Assalamu'alaikum wr.wb

Pengertian

InterVLAN routing pada MLS (Multilayer Switch) adalah proses mengirimkan paket data antara VLAN yang berbeda dalam jaringan yang sama menggunakan switch multilayer. Dalam jaringan yang menggunakan VLAN, setiap VLAN memiliki alamat IP yang berbeda dan terisolasi dari VLAN lainnya. Oleh karena itu, untuk dapat saling berkomunikasi, diperlukan sebuah proses routing antar-VLAN.

Pada MLS, InterVLAN routing dapat dilakukan dengan menggunakan beberapa metode, seperti menggunakan subinterfaces pada satu antarmuka switch, atau dengan menggunakan VLAN routing interfaces (SVIs). Metode ini memungkinkan switch multilayer untuk mengirimkan paket data antara VLAN yang berbeda tanpa harus melalui router eksternal.

InterVLAN routing pada MLS sangat penting dalam membangun jaringan yang efisien dan aman. Dengan menggunakan VLAN, administrator jaringan dapat memisahkan lalu lintas data yang berbeda ke dalam segmen-segmen yang terisolasi, sehingga dapat mengurangi konflik dan penyebaran virus dalam jaringan. InterVLAN routing pada MLS memungkinkan setiap VLAN untuk berkomunikasi dengan VLAN lainnya secara aman dan efisien, sehingga dapat meningkatkan kinerja jaringan secara keseluruhan.


Topologi
Sebelum melakukan konfigurasi, pertama kalian buat topologi seperti gambar di atas. Jika sudah mari kita lakukan konfigurasi nya.

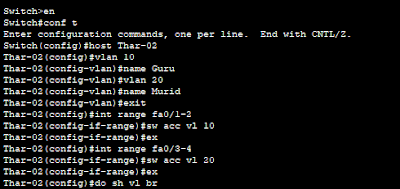

1. Pertama kita remote di switch02 lalu kita masuk ke global config dengan perintah ini.
Switch>en
Switch#conf t
-Gunakan perintah ini untuk membuat hostname.
Switch(config)#host Thar-02
-Lalu kita membuat vlan 10 dan 20 dengan perintah berikut.
Thar-02(config)#vlan 10
Thar-02(config-vlan)#name Guru
Thar-02(config-vlan)#vlan 20
Thar-02(config-vlan)#name Murid
Thar-02(config-vlan)#exit
-Kemudian kita masukan interface kedalam vlan nya.
Thar-02(config)#int range fa0/1-2
Thar-02(config-if-range)#sw acc vl 10
Thar-02(config-if-range)#ex
Thar-02(config)#int range fa0/3-4
Thar-02(config-if-range)#sw acc vl 20
Thar-02(config-if-range)#ex

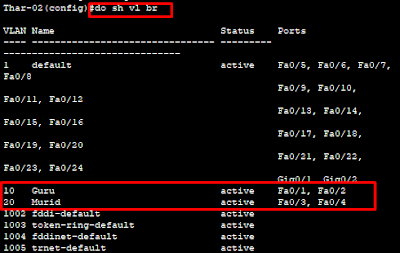

2. Lalu kita lihat hasil dari verifikasi nya dengan perintah ini.
Thar-02(config)#do sh vl br
Bisa dilihat bahwa setiap vlan sudah masuk ke dalam port nya masing-masing di sini vlan 10 berada pada fa0/1, fa0/2 dan vlan 20 berada pada fa0/3, fa0/4

3. Selanjutnya kita konfigurasi trunking pada interface gig0/2 dengan perintah berikut.
Thar-02(config)#int gig0/2
-Lalu aktifkan mode trunk.
Thar-02(config-if)#sw mod tr
-Untuk mengecek trunk nya sudah aktif atau belum, gunakan perintah ini untuk melihat trunk nya.
Thar-02(config-if)#do sh int tr
Bisa dilihat bahwa, trunk nya sudah aktif berada di interface gig0/2

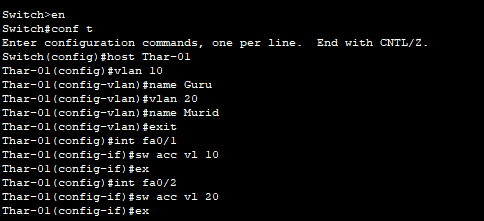

4. Selanjutnya kita konfigurasi Switch01 dengan perintah yang sama dengan SW02
Switch>en
Switch#conf t
-Buat hostname.
Switch(config)#host Thar-01
-Kemudian membuat VLAN.
Thar-01(config)#vlan 10
Thar-01(config-vlan)#name Guru
Thar-01(config-vlan)#vlan 20
Thar-01(config-vlan)#name Murid
Thar-01(config-vlan)#exit
-Kemudian kita masukan interface kedalam vlan nya.
Thar-01(config)#int fa0/1
Thar-01(config-if)#sw acc vl 10
Thar-01(config-if)#ex
Thar-01(config)#int fa0/2
Thar-01(config-if)#sw acc vl 20
Thar-01(config-if)#ex

5. Gunakan perintah ini untuk melihat vlan tersebut.
Thar-01(config)#do sh vl br
Dan bisa kita lihat disini, vlan tersebut sudah berada pada port nya masing-masing

6. Selanjutnya kita membuat trunking, sebelum itu kita masuk ke interface gig0/1 dengan perintah ini.
Thar-01(config)#int gig0/1
-Kemudian kita aktifkan mode trunk.
Thar-01(config-if)#sw mod tr
-Gunakan perintah ini untuk melihat trunk nya.
Thar-01(config-if)#do sh int tr
Bisa kita lihat disini, interface yang di masukan kedalam mode trunk ada dua yaitu Gig0/1 dan Gig0/2

7. Selanjutnya kita konfigurasi pada MLS.

8. Pertama kita masuk ke global config lalu membuat vlan dengan perintah ini.
Switch>en
Switch#conf t
-Membuat hostname
Switch(config)#host MLS
-Membuat VLAN
MLS(config)#vlan 10
MLS(config-vlan)#name Guru
MLS(config-vlan)#vlan 20
MLS(config-vlan)#name Murid
MLS(config-vlan)#ex

9. Selanjutnya kita masukan IP Address ke dalam vlan 10 dan 20 dengan perintah berikut.
MLS(config)#int vl 10
MLS(config-if)#ip address 192.168.10.1 255.255.255.0
MLS(config-if)#ex
MLS(config)#int vl 20
MLS(config-if)#ip address 192.168.20.1 255.255.255.0

10. Gunakan perintah ini untuk melihat IP Address nya.
MLS(config-if)#do sh ip int br
dan pastikan ip tersebut sudah benar berada pada vlan 10 dan 20. Jika sudah maka selanjutnya kita aktifkan IP Routing dengan perintah berikut.
MLS(config-if)#ex
MLS(config)#ip routing

11. Selanjutnya masukan IP Address dan Gateway pada PC1 dan PC3

-PC3

12. Kemudian kita lakukan test ping ke 192.168.10.1 dan 192.168.20.2
bisa kita lihat ketika kita melakukan ping hasil nya adalah Reply maka sudah berhasil.

Sekian dari saya terimakasih wassalamu'alaikum wr.wb
