TOPOLOGI
1. Pertama kalian masukan semua IP Address ke PC 1-4 Jika sudah kita lakukan konfigurasi sebagai berikut
Kita buat konfigurasi Etherchannel sebagai berikut
#interface range fastethernet 0/1-2
lalu aktifkan etherchannel ke dalam group dalam mode on sebagai berikut
#channel-group 1 mode on
2. Ketika port tersebut tergabung menjadi satu group ke dalam etherchannel maka switch akan membuat 2 interface logikal yang di sebut port channel 1. Konfigurasi sebagai berikut
#do show ip interface brief

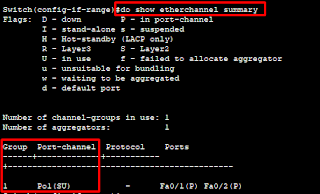

3. Untuk melihat interface mana saja yang tergabung dalam port channel yang kita buat, kita bisa melihatnya dengan perintah ini.
#do show etherchannel summary
Dari hasil verifikasi tersebut group yang di buat adalah group 1 dengan nama port channel Po1 merupakan singkatan dari port channel 1
4. Lalu lakukan perintah ini
#do show interface etherchannel
dari perintah tersebut kita bisa lihat etherchannel yang di gunakan adalah on mode bisa kita lihat di bagian EC state
5. Selanjutnya kita lakukan konfigurasi trunking di interface port-channel 1 dengan perintah ini.
#interface port-channel 1
#switchport mode trunk
Jika sudah kita lakukan hal yang sama pada switch2 berikut adalah konfigurasi pada switch2
6. Konfigurasi
#interface range fastethernet 0/1, fastethernet 0/3
#channe-group 1 mode on
#exit
#interface port-channel 1
#switchport mode trunk
7. Jika sudah di konfigurasi lalu kita coba dengan lakukan test ping dari PC1 ke PC3 pastikan berhasil seperti contoh dibawah.
