Cisco: Lab08 Konfigurasi Trunking Allowed

Assalamu'alaikum wr.wb

Pengertian trunking

Trunk adalah komunikasi yang dirancang untuk membawa banyak sinyal secara bersamaan dengan tujuan untuk menyediakan akses jaringan antara dua titik. Jika mengacu pada istilah komunikasi, trunking atau trunk adalah sebuah konsep di mana sistem komunikasi mampu menyediakan akses jaringan untuk banyak klien dengan saling berbagi satu set garis (aturan) atau frekuensi, artinya tidak diberikan secara individual.

Trunk adalah komunikasi yang dirancang untuk membawa banyak sinyal secara bersamaan dengan tujuan untuk menyediakan akses jaringan antara dua titik. Jika mengacu pada istilah komunikasi, trunking atau trunk adalah sebuah konsep di mana sistem komunikasi mampu menyediakan akses jaringan untuk banyak klien dengan saling berbagi satu set garis (aturan) atau frekuensi, artinya tidak diberikan secara individual.

Peraturan ini menetapkan bahwa tidak sembarang komponen dapat melakukan pengaksesan kepada komponen lain dalam jaringan lain. Jika melihat kasus real atau nyata, konsep trunk ini, dalam jaringan komputer dilakukan pada perangkat switch. Switch dipilih karena kemampuannya yang dapat membaca dan menetapkan alamat IP mana saja yang telah diberikan izin untuk mengakses komputer lain dalam jaringan lain.

Contoh penerapan konsep trunk adalah : Apabila sebuah port yang terdapat pada switch di set ke dalam switchport mode access, yang terjadi adalah port itu hanya dapat dilewati oleh satu VLAN, yaity VLAN yang telah di-assign ke port tersebut. Hal ini dikarenakan tidak memungkinkan satu port dengan mode access melakukan assign kepada lebih dari satu VLAN. Lalu apabila jumlah port pada sebuah switch sudah tidak mampu memenuhi kebutuhan jumlah PC atau Komputer, maka solusinya hanya satu, yaitu menambah switch baru agar jumlah port juga bertambah.

Pertanyaannya, bagaimana jika switch-switch yang akan dihubungkan terdiri lebih dari satu VLAN untuk masing-masing switch? Sementara di sisi lain, dengan menggunakan port mode access hanya memungkinkan untuk membawa satu VLAN saja? Maka konsep atau metode trunk adalah jawaban dan solusi yang digunakan untuk mengatasi hal tersebut.

Fungsi Trunk

Fungsi dari trunk adalah untuk menjadi penghubung antara dua switch yang telah terkonfigurasi VLAN. Trunk dapat diibaratkan sebagai batang pohon yang berfungsi menghubungkan ranting-ranting pada pohon. Sementara ranting-ranting tersebut adalah VLAN pada konsep trunk ini. Selain menjadi penghubung, fungsi lain dari trunk adalah untuk membatasi akses antar jaringan, sehingga tidak sembarang komponen dapat melakukan pengaksesan terhadap komponen lain di dalam jaringan lain.

Penjelasan Tentang Trunk Link

Dalam VLAN ada dua mode yang digunakan, salah satunya ialah trunk link. Trunk link pada VLAN (Virtual Local Area Network) merupakan port yang melakukan konfigurasi untuk dilalui beberapa VLAN. Port switch yang menggunakan mode trunk link mampu membawa banyak VLAN. Port pada mode ini nantinya akan menjadi trunk link apabila port yang ada pada switch lawan telah di set ke mode trunk atau dynamic trunking protocol.

Mode trunk link ini umumnya digunakan untuk menghubungkan switch dengan switch, switch dengan router, atau ketika Anda ingin menghubungkan switch dengan server. Mode ini mampu mendukung teknologi fast ethernet yaitu 100Mbps dan gigabite yaitu 1000Mbps. Dalam istilah berbeda, trunk link ini disebut juga dengan tagged vlan.

Sekian artikel kali ini terkait trunk. Trunk adalah bagian dari sistem jaringan komputer yang sangat berperan penting dalam hal komunikasi antar komponen terutama untuk berbagi akses jaringan dengan set aturan yang sama. Terima kasih telah mengikuti hingga akhir, sampai berjumpa di artikel berikutnya. Semoga bermanfaat!

Berikut adalah konfigurasi Trunking Allowed

TOPOLOGI

1. Pertama kalian masukan semua IP ke semua PC jika sudah maka lakukan konfigurasi SW-01

Switch>en

Switch#conf t

Switch(config)#hostname SW-01

SW-01(config)#vlan 10

SW-01(config-vlan)#name Guru

SW-01(config-vlan)#ex

SW-01(config)#vlan 20

SW-01(config-vlan)#name Siswa

SW-01(config-vlan)#ex

SW-01(config)#do sh vl br

2. Selanjutnya konfigurasi vlan

SW-01(config)#int fa0/1
SW-01(config-if)#sw acc vl 10
SW-01(config-if)#ex
SW-01(config)#int fa0/2
SW-01(config-if)#
SW-01(config-if)#sw acc vl 20
SW-01(config-if)#ex
SW-01(config)#do sh vl br

-Lakukan konfigurasi trunking

SW-01(config)# int fa0/3

SW-01(config-if)#sw mod trunk

4. Selanjut nya konfigurasi SW-02 pindahkan kabel console dari SW-01 ke SW-02, lakukan sama

seperti SW-01.
Switch>en
Switch#conf t
Switch(config)#host SW-02
SW-02(config)#vlan 10
SW-02(config-vlan)#name Guru
SW-02(config-vlan)#ex
SW-02(config)#vlan 20
SW-02(config-vlan)#name Siswa
SW-02(config-vlan)#ex
SW-02(config)#int fa0/1
SW-02(config-if)#sw acc vl 10
SW-02(config-if)#ex
SW-02(config)#int fa0/2
SW-02(config-if)#sw acc vl 20
SW-02(config-if)#do sh vl br

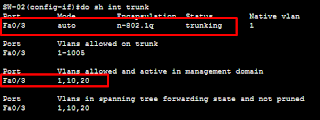

-SW-02(config-if)#do sh int trunk

6. Disini saya hanya mengizinkan vlan 10 semua vlan di tolak kecuali vlan 10

SW-02(config)#int fa0/3
SW-02(config-if)#sw trunk allowed vlan 10
SW-02(config-if)#do sh int trunk

7. Selanjutnya coba lakukan ping dari PC1 ke PC3 ping 192.168.10.3

Sekian dari saya terimakasih, wassalamu'alaikum wr.wb
